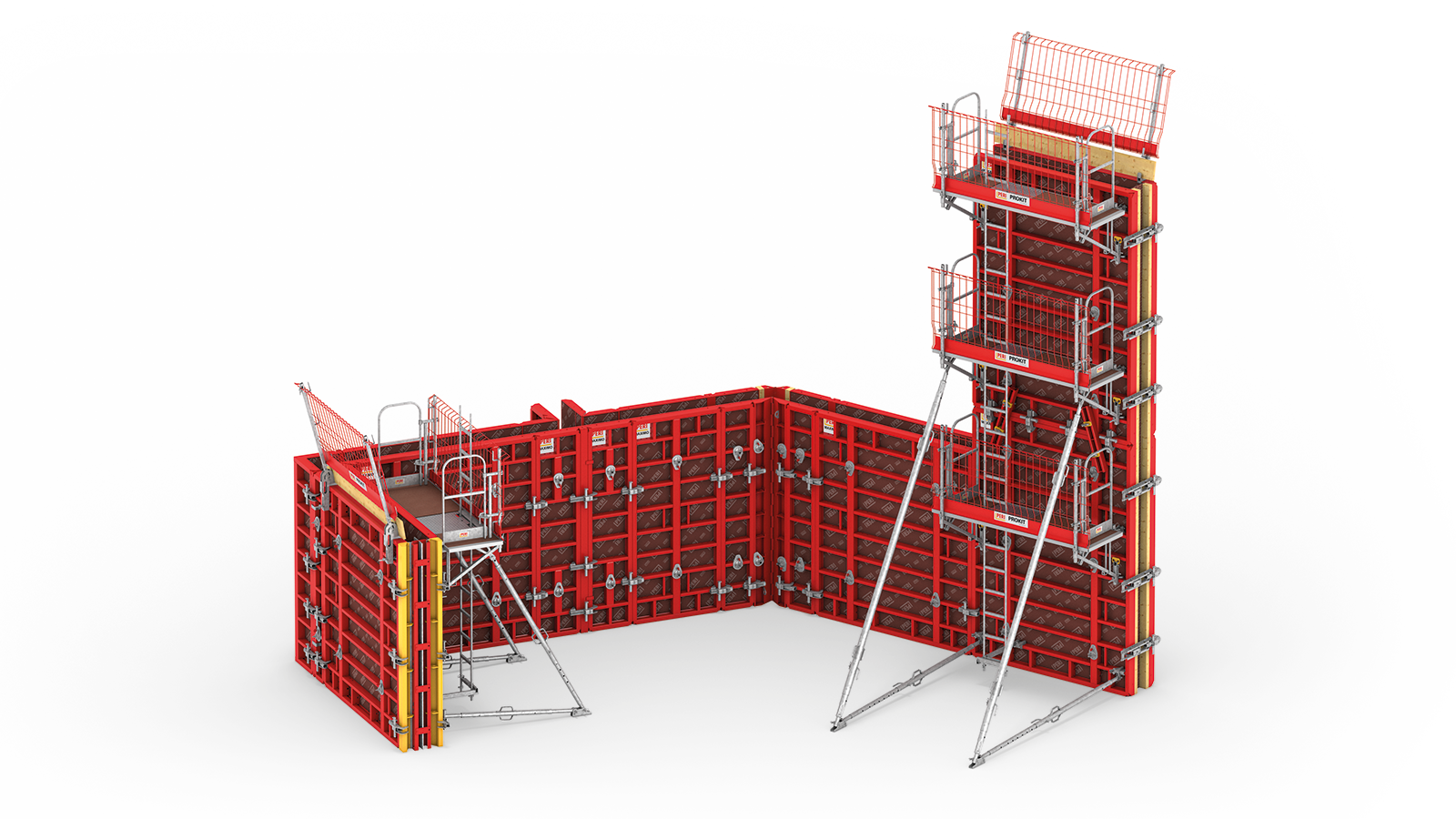

![MAXIMO-järjestelmämuotti Aikaa säästävää muotitusta ja siistiä betonipintaa MX-sidontatekniikalla.](https://cdn.peri.cloud/.imaging/mWide/dam/ee0e0c94-6a9a-42dc-a290-28ba1b63e035/55130/maximo-j%C3%A4rjestelm%C3%A4muotti.jpg)
-
Nopeasti
Sidepulttien asennus yhdeltä puolelta ilman välikeputkia
-
Tehokkaasti
Järjestelmällisellä ja harvennetuilla sidepulttien sijoittelulla
-
Tyylikäs betonipinta
Siistin sauman ja sidepulttijaon ansiosta

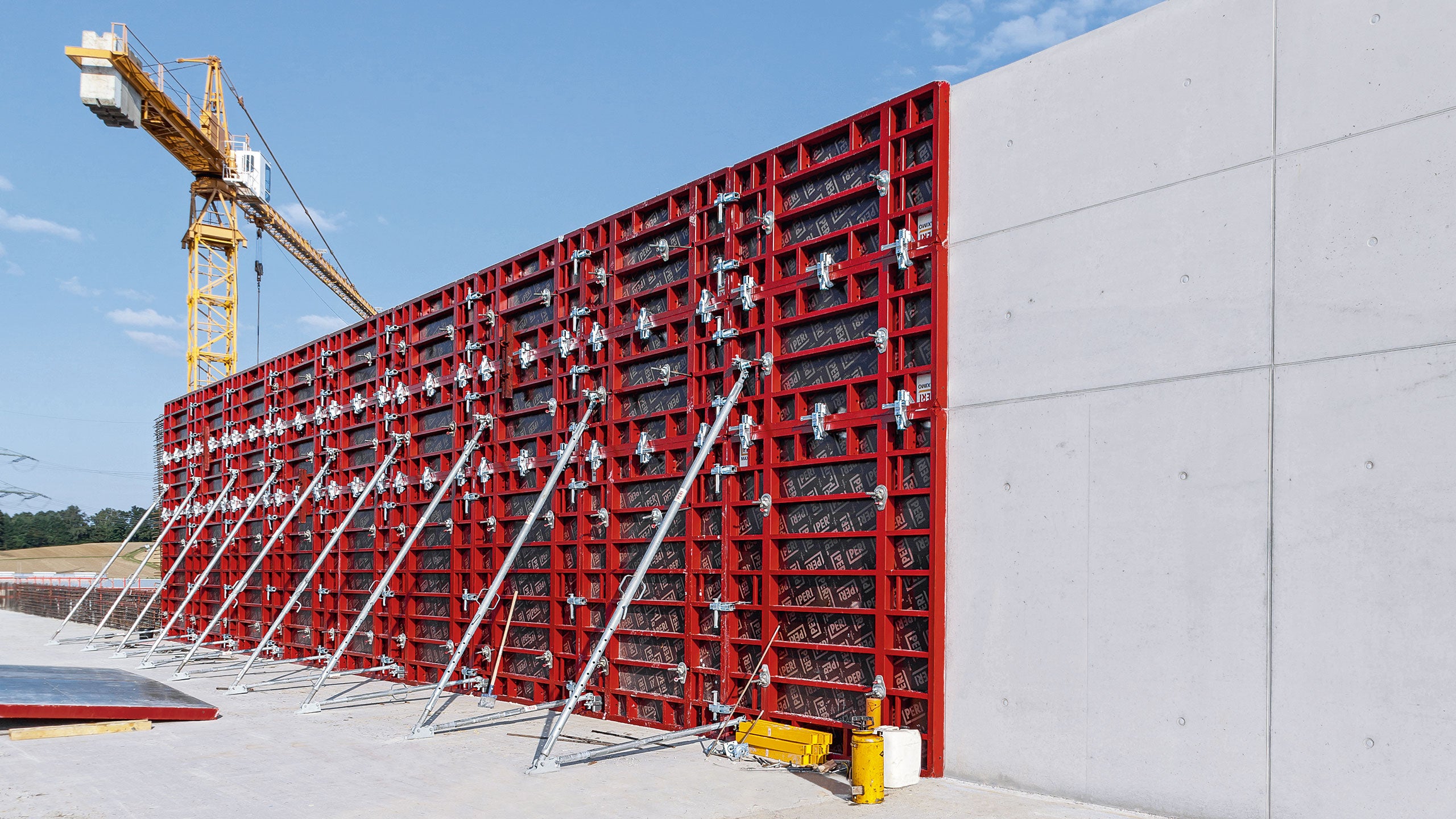

MAXIMO käytössä
-
Tutustu tarkemminKatso lisää videolta
-

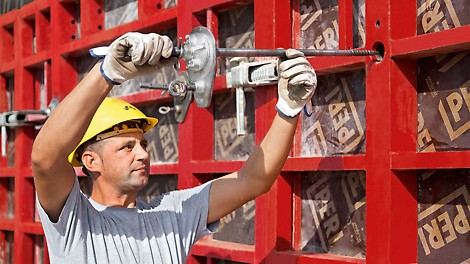

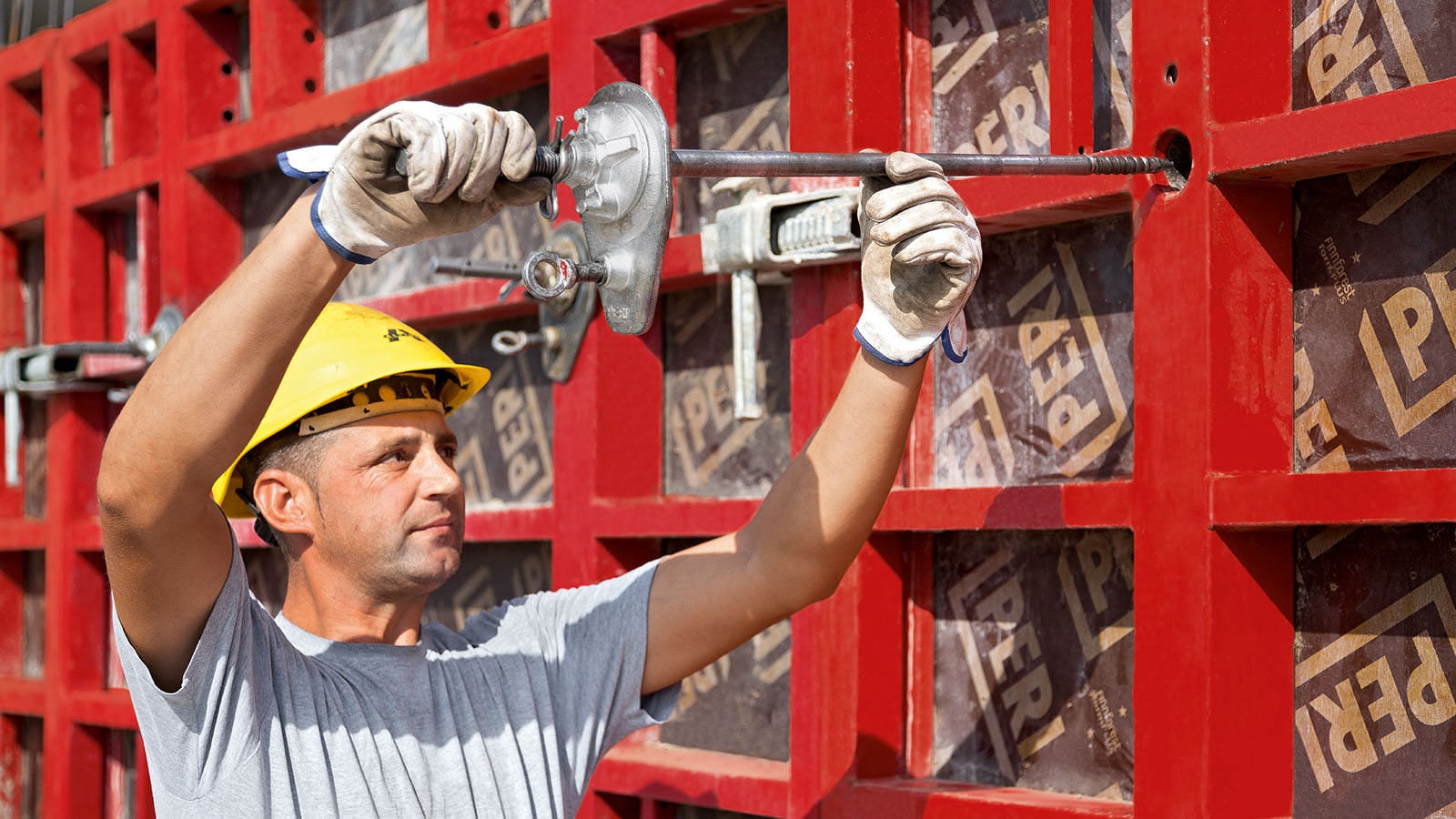

Nopea sidepulttien asennus
Sidepultit asennetaan yhdeltä puolelta ilman välikeputkia. Tämän ansiosta sekä materiaalitarpeet että kustannukset vähenevät ja aikaa säästyy.
-
Tyylikästä betonipintaa
Betonipintojen suunnittelu järjestelmällisesti, kustannustehokkaasti ja yksinkertaisesti
- Keskitetyt sidepulttien reiät jokaisessa muottikoossa
- Säännöllinen saumakuvio niin vaaka- kuin pystysuunnassa
- Niin sanottu MX-ruudukko mahdollistaa kauniisti suunniteltujen betonipintojen luomisen

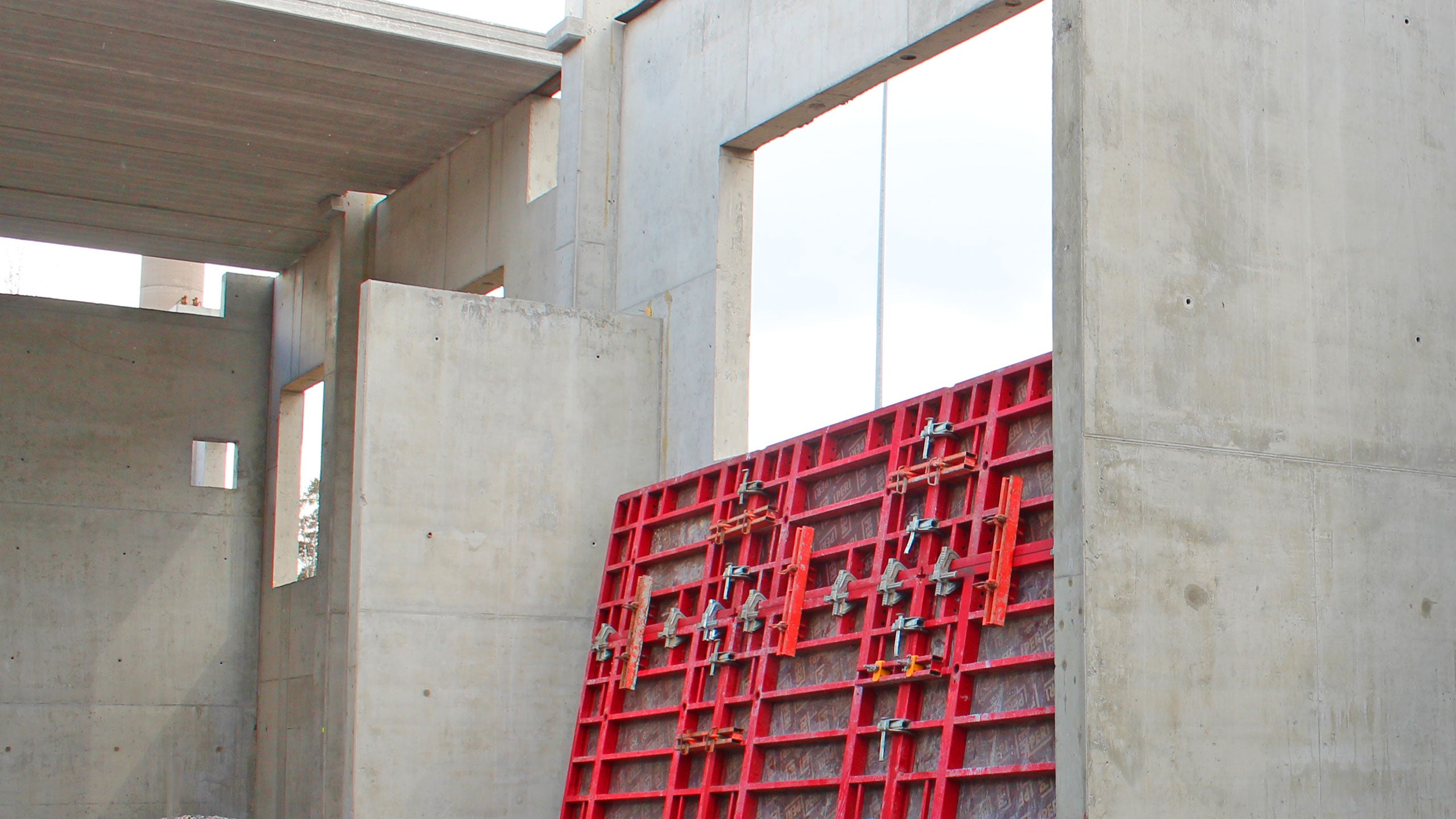

Projekti: Metropolia, Myllypuron kampus, Helsinki
-
MAXIMO-järjestelmämuottiElementit liitetään yhteen BFD-kiinnikkeellä, jota käytetään myös puutäytöissä teräs- tai alumiinitäytöissä 10 cm saakka, päätytoppareissa sekä sisä- ja ulkokulmissa. Elementtiliitos on luja, suora ja tiivis vain yhdellä osalla.
-
MAXIMO-järjestelmämuottiPäätytopparit on helposti toteutettavissa 30 cm leveällä päätyelementillä, tai perinteisellä tavalla puutavaraa ja tukirauta MAR:ia, topparin sidepultteja ja lisäsidontaa käyttäen. Topparin sidepultit asennetaan tukiraudan lävitse, ja kiinnitetään siipimuttereilla. Lisäsidonnat asennetaan sidetukia ja siipimuttereita käyttäen.
-

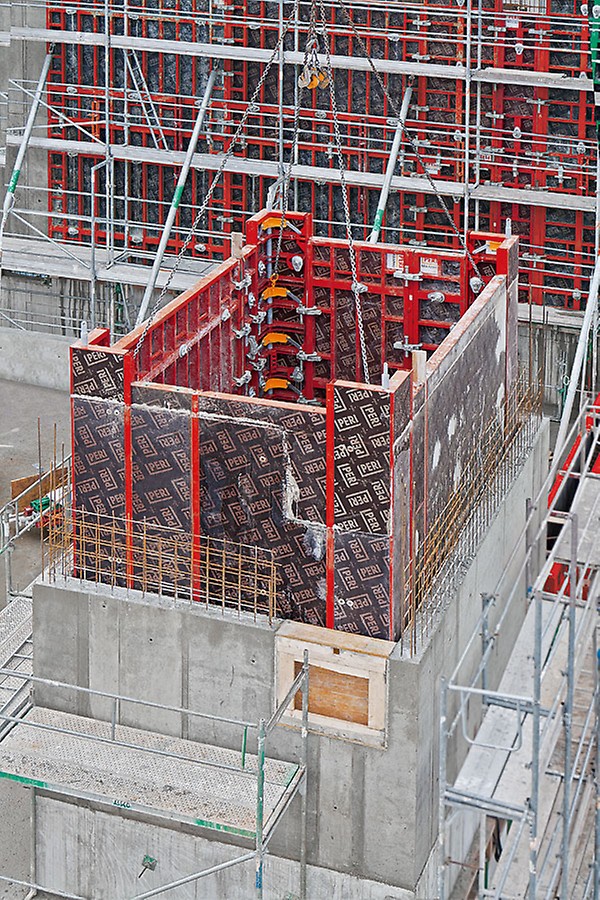

MAXIMO-järjestelmämuottiMX-kuilumuotit esiasennetaan maassa käyttäen 2 tai 4 kuilukulmaa. Valun jälkeen avataan lukitusmekanismi purkurautaa apuna käyttäen, jolloin muotti irtoaa betonista. Kokonainen yksikkö on siirrettävissä yhdellä nostolla.
-
MAXIMO-järjestelmämuottiKeskeiset sidontapaikat auttavat perustusten muotituksessa, kun vesitiiveyskaistaleet ja saumanauhat eivät ole esteenä. Muotin yläosaan asennetaan MX-ylätuki, joka säädetään sopivaan mittaan 5 cm jaoilla. Paaluanturat muotitetaan anturaliitosraudan avulla 100 cm korkeuteen saakka, jolloin elementin maksimileveys on 240 cm.
-

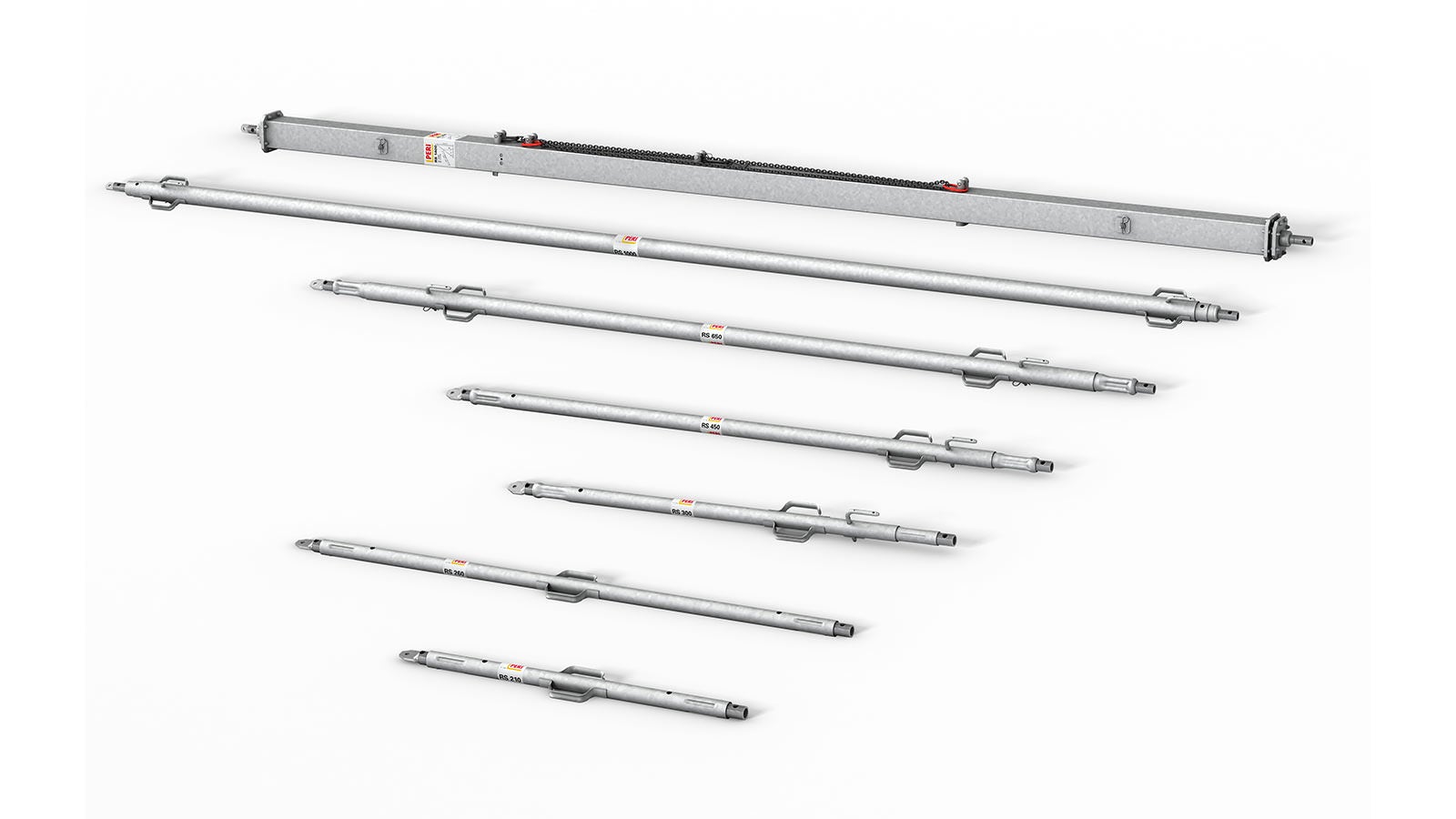

MAXIMO-järjestelmämuottiVinotuet liitetään elementtiin vinotuenliittimellä, joka voidaan asentaa sekä vaaka- että pystysuuntaan. Vinotuki liitetään liittimeen pultin ja sokan avulla. Kun tukilevy on ruuvattu paikoilleen voidaan elementit kohdistaa.
-
MAXIMO-järjestelmämuottiKuljetuskehikot- ja tuet mahdollistavat turvallisen kuljetuksen rekoilla työmaille, sekä siirrot itse työmaalla tehtäessä. Lisätarvikkeet takaavat oikean käsittelyn, sekä lisäävät PERI-järjestelmien käyttöikää.
-
MAXIMO-järjestelmämuottiT-nurkkaliitokset
-
MAXIMO-järjestelmämuottiKorotukset 5,4 metriin saakka toteutetaan BFD-kiinnikkeillä. Korkeimmissa yksiköissä käytetään lisäksi MAR-tukirautaa.
Lisäetuja
Tuotteen datalehti
Järjestelmän tyyppi
Järjestelmämuotti
Mitat
Elementtikorkeus: 2.70 m | 3.00m | 3.30m | 3.60m,
Elementtien pituus: 0.30 m | 0.45m | 0.60m | 0.90m | 1.20m | 2.40m,
Jatkoskorkeudet: 0.30 m | 0.60m | 0.90m | 1.20 m
Materiaali
Teräs
Muottilevy
Finply 18 mm tai muovikomposiittilevy
Asennusaika
Työaikasuositukset ovat 0,15 h/m² ja 0,38 h/m² välillä - tarkoittaen jopa 50 % pienempää aikaa verrattuna perinteisiin järjestelmämuotteihin
Korroosion ehkäisy ja pintamateriaali
Pulverimaalatut elementit estävät betonin kiinnittymisen ja tekevät puhdistamisesta helpompaa Korroosiosuoja sinkityksellä ja tiivistämisellä
Täytettävä standardi
DIN 18202:n taulukon 3 rivin 7 mukainen tasaisuus.
Sidontatekniikka
Yksipuoleinen MX-sidontatekniikka MX 15 ja MX 18. Vaihtoehtoisesti: Sidontajärjestelmä muotin molemmilta puolilta, kuten DW 15 tai DW 20.
Tiivistystekniikka
Kaikki sidepultin paikat käytetään aina - tulpattavia reikiä ei jää
Liitäntäteknologia
Liitäntä: BFD-kiinnike (suoristaa, jäykistää), korkeudet 5.40 m saakka, täytöt 10 cm saakka, seinän ulokkeet, kulmat sekä päätytopparit.
Turvallisuus

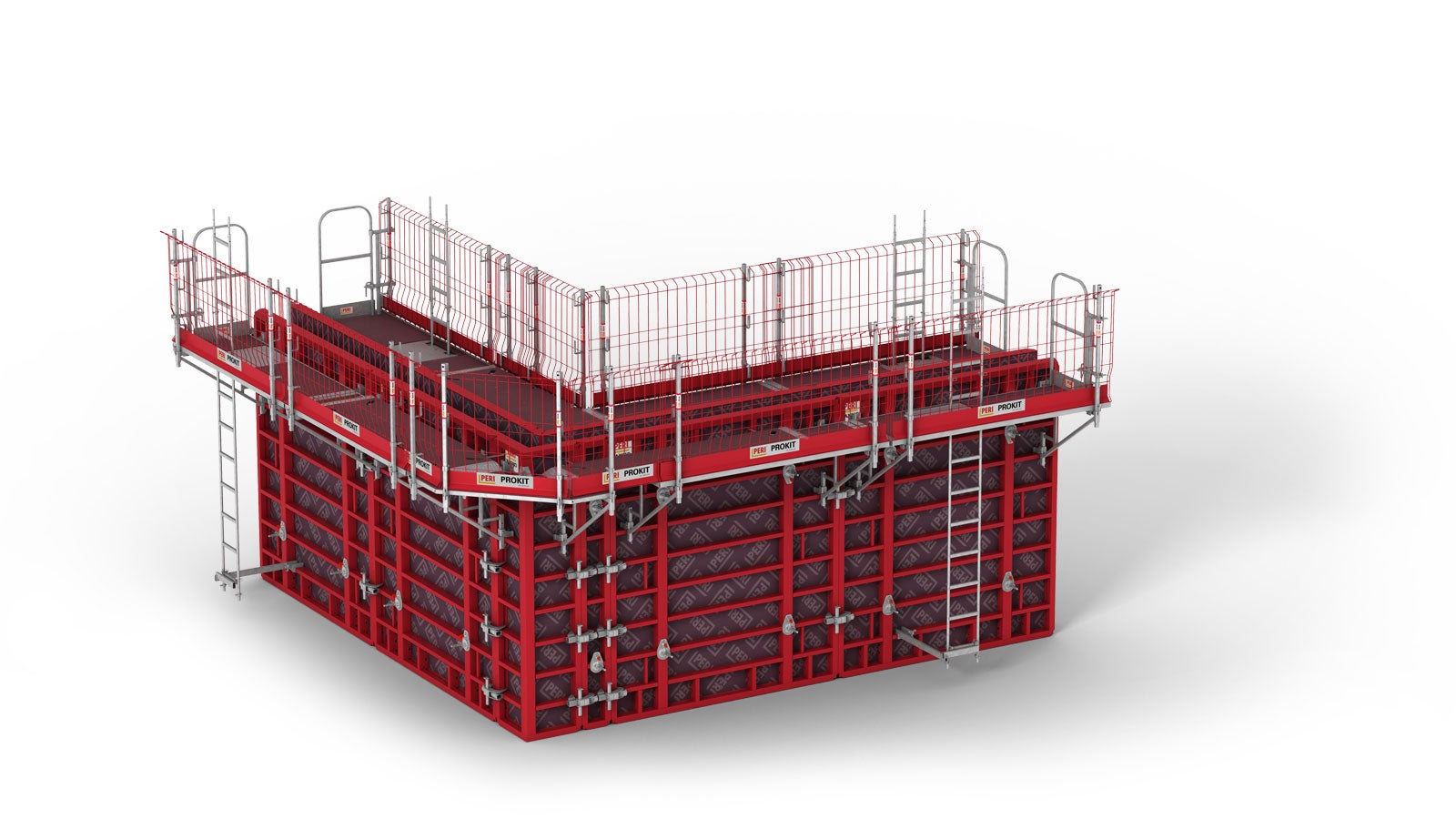

MXK-työtasojärjestelmä
Tuki

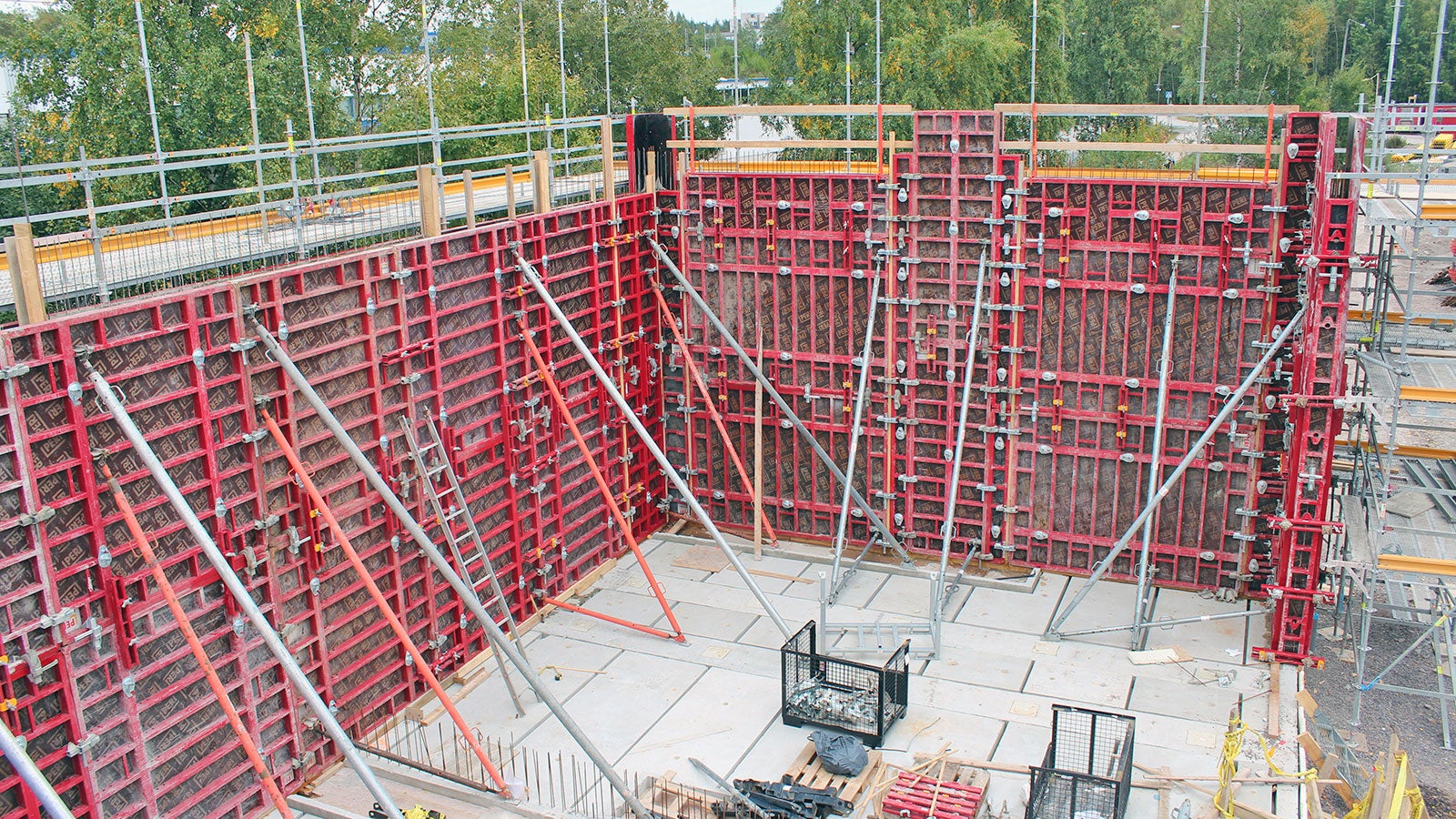

RS sekä jalusta
Yhteensopiva
RUNDFLEX -kaareva seinämuotti, SRS-pyöreä pilarimuotti, TRIO-järjestelmämuotti
Sovellukset ja työkalut
QuickSolve Planner
Variaatiot
-
MAXIMO 300 / MAXIMO 360Kaikki MAXIMO-elementit, joissa on MX 18 -sidepulttijärjestelmä, ovat saatavissa myös 3,00 m ja 3,60 m korkuisina. Kun näitä lisäkorkeuksia käytetään suuremmissa kerroskorkeuksissa, säästät myös enemmän aikaa - korkealuokkaisista rakennuksista maanalaisiin pysäköintihalleihin. MX 18 -sidepulttijärjestelmää voidaan käyttää enintään 60 cm:n seinäpaksuuksiin. Tässä tapauksessa tarvitaan vain kaksi sidepulttia 3 metriä korkeaan seinään.
Oletko kiinnostunut MAXIMO:n käytöstä projektissasi?
Soita 010 8370 700!
